Измеритель АЧХ и ФЧХ (Bode Plotter)

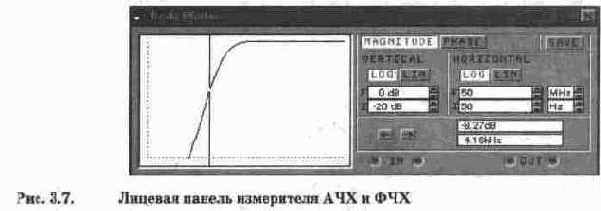

Лицевая панель измерителя АЧХ-ФЧХ показача рис. 3.7. Измеритель предназначен для анализа амплитудно-частотных(при нажатой кнопке MAGNI-TUDE, включена по умолчанию) и фазочастотных(при нажатой кнопке PHASE) характнристик при логарифмической(кнопка LOGвключена по умолчанию) или линейной(кнопка LIN)шкале по осям Y(VERTICAL) и Х (HORIZONTAL). Настройка измерителя заключается в выборе пределов измерения коэффициента передачи и вариации частоты с помощью кнопок в окошках F- максимальное и I- минимальное значение. Значение частоты и соответствующее ей значение коэфициента передачи или фазы индицируется в окошках в правом нижнем углу измерителя.
Подключение прибора к исследуемой схеме осуществляется с помощью зажимов IN (вход) и OUT (выход). Левые клеммы зажимов подключаются соответственно ко входу и выходу исследуемого устройства, а правые — к общей шине. Ко входу устройства необходимо подключить функциональный генератор или другой источник переменного напряжения, при этом каких-либо настроек в этих устройствах не требуется.
