Преобразователи напряжение-ток


Преобразователи напряжения в ток применяются в случае, когда ток в нагрузке должен быть пропорционален входному напряжению и не зависеть от сопротивления нагрузки. В частности, при постоянном входном напряжении ток в нагрузке также будет постоянным, поэтому такие преобразователи иногда условно называют стабилизаторами тока.

Простейшая схема стабилизатора тока, показанная на рис. 10.41, а, представляет собой инвертирующий усилитель, в котором нагрузка Rn включена в цепь отрицательной обратной связи ОУ. Ток в нагрузке будет равен Ui/Rl. Для уменьшения нагрузки на источник входного напряжения он подключается к неинвертирующему входу ОУ. Именно так и сделано в стабилизаторе тока на рис. 10.41, б, для которого ток в нагрузке равен (Ui/Rl)(l+Rl/R2)(l+R2/R4).

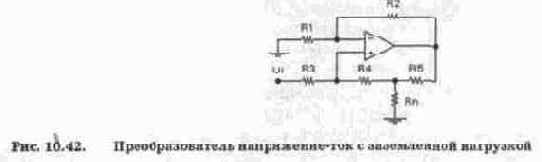

В стабилизаторах тока на рис. 10.41 нагрузка не заземлена, что не всегда удобно. С этой точки зрения предпочтительнее стабилизатор тока с заземленной нагрузкой (рис. 10.42). Ток в нагрузке Rn такого стабилизатора определяется формулой Ii=UiA/B, где A=Rl(R4+R5)R2 -R4; B=[Rl(R4+R5)-R2-R3]Rn+Rl R5(R3+R4). Условием независимости Ii от Rn является равенство R1(R4+R5)-R2-R3. В таком случае будем иметь Ii=Ui-R2/(Rl-R5).

Отметим, что если в стабилизаторе на рис. 10.42 подавать Ui через резистор R1 на инвертирующий вход ОУ, а резистор R3 заземлить, то при выполнении условия R1(R4+R5)=R2-R3 ток в нагрузке только изменит знак.

Одним из многочисленных применений преобразователей являются преобразователи сопротивления в напряжение (ПСН), применяемые в сочетании с резистив-ными датчиками. Для построения ПСН обычно включают преобразуемое сопротивление в качестве нагрузки стабилизатора тока. Тогда падение напряжения на этом сопротивлении будет пропорционально его сопротивлению. На практике удобно использовать ПСН, имеющие малое выходное сопротивление. Этому требованию в наибольшей степени отвечает ПСН на основе стабилизатора тока, схема которого показана на рис. 10.41, а. Действительно, напряжение на выходе ОУ в этом стабилизаторе равно Ui-Rn/Rl. Следовательно, в качестве выходного напряжения ПСН можно использовать не падение напряжения на резисторе Rn, а выходное напряжение ОУ. При этом выходное сопротивление такого ПСН будет весьма низким, как и в любом усилителе, имеющем отрицательную обратную связь по напряжению.

Удобен для применения ПСН, выполненный на основе стабилизатора тока на рис. 10.42. Такой ПСН характеризуется не только малым выходным сопротивлением, но и возможностью заземления резистивного преобразователя. Если принять R4=0 и R1-R5=R2-R3, то выходное напряжение ОУ в этом стабилизаторе равно Uo=Ui-Rn(l+R2/Rl)/R3.

Дополнительным достоинством ПСН на стабилизаторе (рис. 10.42) является возможность скорректировать погрешность нелинейности прибора, обусловленную нелинейностью характеристики датчика. Если выбрать R1-R5>R2-R3, то зависимость Uo от Rn будет нелинейной — чувствительность будет падать с ростом Rn. Если же поменять знак неравенства, то, наоборот, чувствительность будет расти с ростом Rn. Следовательно, выбирая знак и величину разности R1-R5-R2-R3, можно получить характеристику преобразования сопротивления в напряжение с компенсацией нелинейности датчика.

Контрольные вопросы и задания

1. Какую функцию выполняют преобразователи напряжение-ток и сопротивление-напряжение?

2. Схема измерителя сопротивления (ПСН) на стабилизаторе тока по схеме рис. 10.41, а показана на рис. 10.43. Какими должны быть значения напряжения Ui и сопротивления R1, чтобы при измерении выходного напряжения Uo показания мультиметра совпадали с сопротивлением измеряемого резистора Rx с коэффициентом кратности 10-k где k — любое целое число, в том числе и ноль. Расчеты подтвердите моделированием.

3. Дополните схему преобразователя на рис. 10.42 необходимыми контрольно-измерительными приборами и проведите ее моделирование, выбрав номиналы резисторов с помощью приведенных выше формул.


Рис. 10.43. Схема измерителя сопротивления Rx
