Меню Texts


Меню Texts предназначено для создания, перемещения, редактирования и удаления текстовых надписей на проектируемой плате. Оно содержит следующие команды.

New... — создание текста на плате; команда дублируется кнопкой

на линейке инструментов; в диалоговом окне команды (рис. 15.14) текст набирается в строке Text string с указанием ширины (width), высоты (height) и толщины контура букв (thickness), а также поверхности платы (Layer — silk TOP) и углового положения относительно, например, компонента (Rotation). После нажатия на кнопку ОК необходимо:

О курсор мыши с прямоугольным контуром созданного текста поместить на нужное место и нажать левую кнопку;

О в повторно появившемся окне на рис. 15.14 подтвердить выбор нажатием кнопки ОК;

О завершить команду нажатием правой кнопки мыши.

Move — перемещение текста; команда дублируется кнопкой

на линейке инструментов; после выбора команды:


О курсором мыши выбирается подлежащая перемещению надпись и нажимается левая кнопка;

О производится перемещение прямоугольного контура надписи и вторично нажимается левая кнопка мыши;

О команда завершается нажатием правой кнопки мыши.

Delete — удаление текста; после выбора команды поместить курсор мыши на удаляемый текст и нажать левую кнопку, после чего в появившемся меню подтвердить удаление.

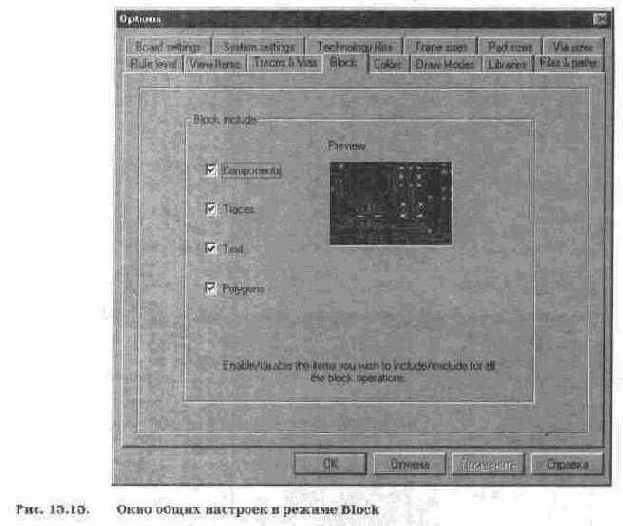

Change — изменение текста; после выбора команды поместить курсор мыши на изменяемый текст и нажать левую кнопку, после чего в появившемся окне (рис. 15.14) сделать необходимые изменения и нажать кнопку ОК.
