Меню Shapes
Меню Shapes предназначено для редактирования, удаления и копирования корпусов компонентов. Меню содержит следующие команды.

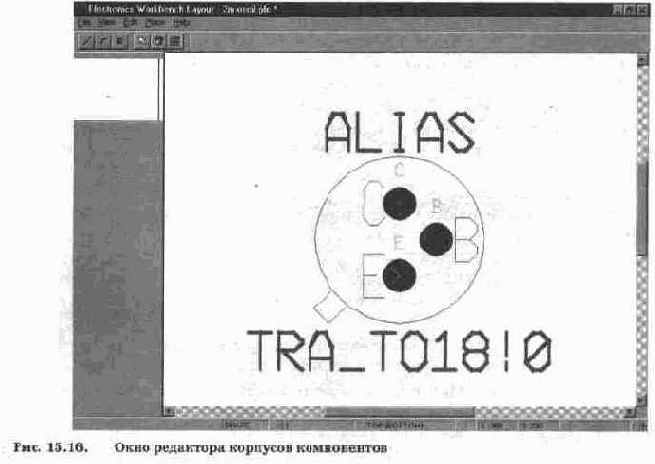

Edit — редактирование корпусов компонентов; после выбора команды курсором мыши выбирается подлежащий редактированию компонент и нажимается левая кнопка. В качестве примера выберем транзистор на рис. 15.1. При таком выборе после нажатия левой клавиши мыши вызывается окно редактора (рис. 15.16) с изображением на его рабочем поле корпуса транзистора, используемого в генераторе Колпитца. Окно редактора по структуре аналогично окну на рис. 15.1. Основное отличие заключается в другом содержании поле меню и линейки инструментов.
Рассмотрим содержимое меню редактора.

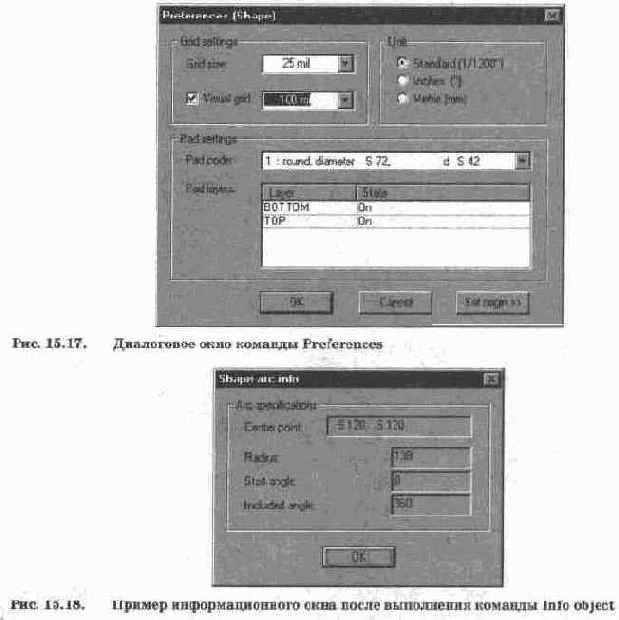

Меню File содержит команды Exit — выход из редактора и Preferences... — предварительные данные общего характера; в диалоговом окне команды на рис. 15.17 можно установить:
О единицы измерения (Unit): мил (Standard (1/1200")) — в английской системе, равен 1/1200 дюйма; Inches (") — в дюймах; Metric (mm) — в метрической системе, в миллиметрах;
О размер сетки (Grid size) и видимой сетки (Visual grid) (при устанавливаемом по умолчанию черном фоне рабочего поля редактора видны белые точки узлов сетки);
О размеры контактных площадок Pad code (диаметр площадки S72 и диаметр отверстия S42) с указанием статуса их отображения (Pad layers) на верхней и нижней стороне платы.
При нажатии кнопки Set origin>> необходимо курсором мыши выбрать элемент конструкции (см. рис. 15.16), для которого целесообразно установить индивидуальные размеры, и нажать левую кнопку, после чего во вторично появившемся окне на рис. 15.17 внести необходимые изменения и нажать кнопку ОК.
В меню View команды Standard, Birdseye, Status Bar, Zoom Full (F7), Zoom In (F8), Zoom Out (F9), Redraw screen аналогичны одноименным командам меню View основного окна программы (рис. 15.1). Команда Zoom Window используется для увеличения масштаба изображения окна редактора, если оно находится в не полностью развернутом виде. При выборе команды Info object необходимо на рис. 15.17 курсором мыши выбрать элемент конструкции, для которого требуется получить сведения по его графическому выполнению, и нажать левую кнопку. В качестве примера на рис. 15.18 показан результат выполнения команды при выборе в качестве элемента конструкции наружного ободка корпуса транзистора на рис. 15.16. На рис. 15.18 приведены координаты центра окружности ободка (Center point), радиус дуги (Radius) со значениями охватываемых ею углов (Start angle. Included angle).
Меню Edit содержит следующие команды:
Move — перемещение элементов конструкции и надписей; команда дублируется кнопкой
Delete — удаление элемента конструкции или надписи; команда дублируется кнопкой

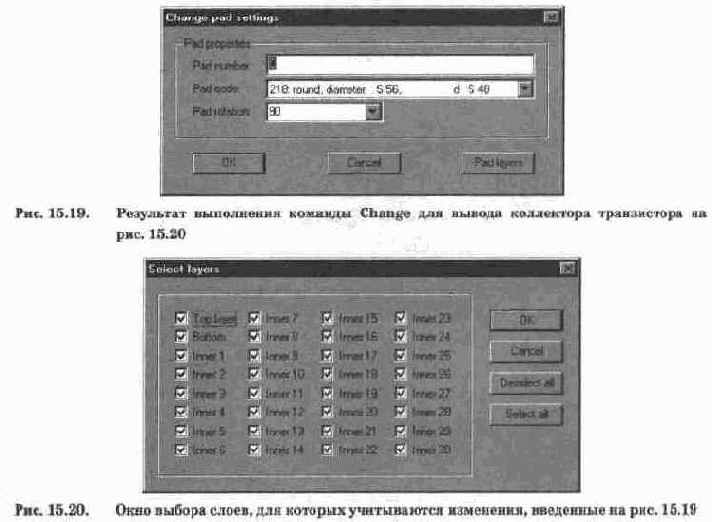

Change — изменение элемента конструкции или надписи; команда дублируется кнопкой
Меню Place редактора содержит следующие команды.
Line, Arc — рисование линий и дуг; команды дублируются кнопками

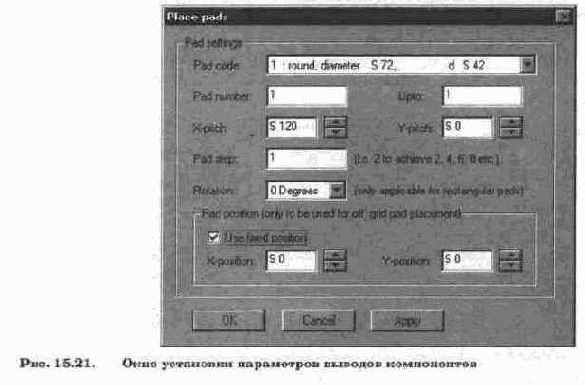

Pads... — выбор параметров контактной площадки вывода компонента; команда дублируется кнопкой
(рис. 15.21) задаются значения следующих параметров:
Pad code. Pad number — размеры площадки и общее количество площадок, включая однотипные (Upto);
X-pitch, Y-pitch — координаты вывода (за начало координат на рис. 15.16 принимаются координаты вывода эмиттера Е);
Pad step — порядок нумерации четных и нечетных выводов;
Rotation — угловое положение вывода (только для контактных площадок прямоугольной формы);
X-position, Y-position — координаты вывода, используемые при выключенной сетке размещения контактных площадок.

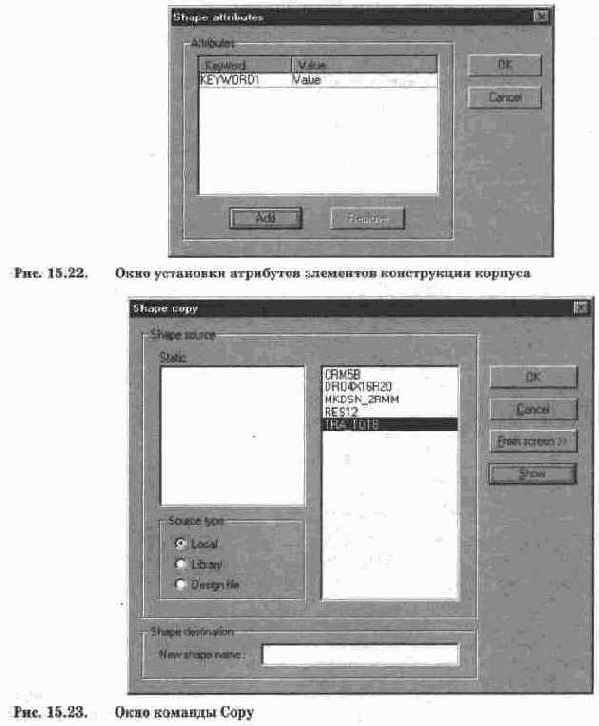

Attributes... — задание атрибутов элементов конструкции; в диалоговом окне команды на рис. 15.22 задается ключевое слово Keyword элемента конструкции и значения его параметров, например, координаты, размеры и т.п. Переход к редактированию атрибута следующего элемента производится после нажатия кнопки Add.
Copy — копирование корпуса компонента; в диалоговом окне команды на рис. 15.23 можно выбрать для копирования корпус на текущей плате (Local), из библиотеки корпусов (Library), из другой печатной платы (Design file) и с экрана после нажатия кнопки From screen>>. Копируемому корпусу можно присвоить новое имя (New shape name) и просмотреть его конструкцию после нажатия кнопки Show.
Delete — удаление корпуса; после выбора команды необходимо указать имя удаляемого корпуса в поле строки, размещаемой на уровне линейки инструментов в правом верхнем углу экрана.
List — команда вызова списка корпусов текущей платы; окно команды является упрощенным вариантом окна на рис. 15.23.
