Цифровой компаратор
Цифровые компараторы (от английского compare — сравнивать) выполняют сравнение двух чисел А, В одинаковой разрядности, заданных в двоичном или двоично-десятичном коде. В зависимости от схемного исполнения компараторы могут определять равенство А=В или неравенства А<В, А>В. Результат сравнения отображается в виде логического сигнала на одноименных выходах.
Цифровые компараторы применяются для выявления нужного числа (слова) в цифровых последовательностях, для отметки времени в часовых приборах, для выполнения условных переходов в вычислительных устройствах, а также в адресных селекторах [18].

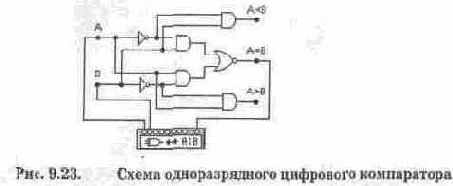

Схема одноразрядного компаратора приведена на рис. 9.23. Компаратор состоит из двух элементов НЕ, четырех элементов И и одного элемента ИЛИ-НЕ.

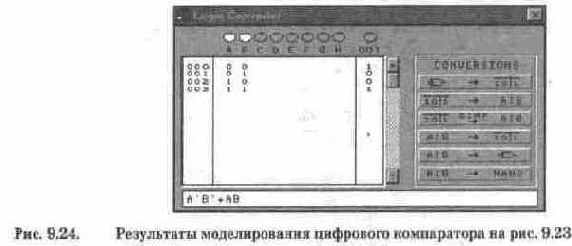

Для исследования компаратора к нему подключен логический преобразователь. Подсоединяя его клемму OUT к каждому выходу компаратора, можно получить таблицу истинности и булево выражение для каждого режима работы компаратора. Для случая А=В, показанного на рис. 9.23, результаты моделирования представлены на рис. 9.24, откуда видно, что условию А=В соответствуют две комбинации сигналов на входе: А=В=1 или А=В=0. Этому условию и отвечает булево выражение на дополнительном дисплее.
Контрольные вопросы и задания
1. Какие функции выполняет цифровой компаратор, в каких устройствах он может быть использован?
2. Используя схему на рис. 9.23, проведите ее исследование в режимах А>В, А<В и проанализируйте полученные результаты.
